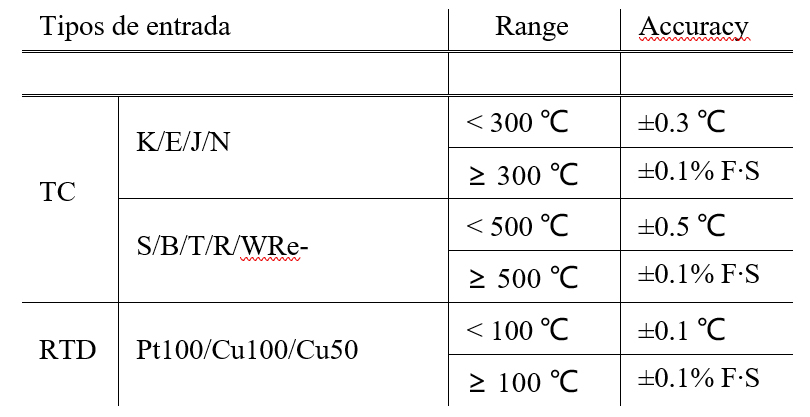

Informações Técnicas Gerais: As entradas de termopar ou RTD serão convertidas em sinal analógico, como 4-20mA, 0-10VDC , enviadas para por outros aparelhos. Entrada, saída, e fonte de alimentação são galvanicamente isoladas, função de detecção de erros, entrada configurável através de software pelo Windows PC Informações Técnicas : Tipos de entrada :Termopares :K?E?S?B?J?T?R?N, WRe3_WRe25?WRe5_WRe26;-RTD: pode ser 2 , 3 , 4 fios RTD (Pt100 ?Cu50?Cu100)

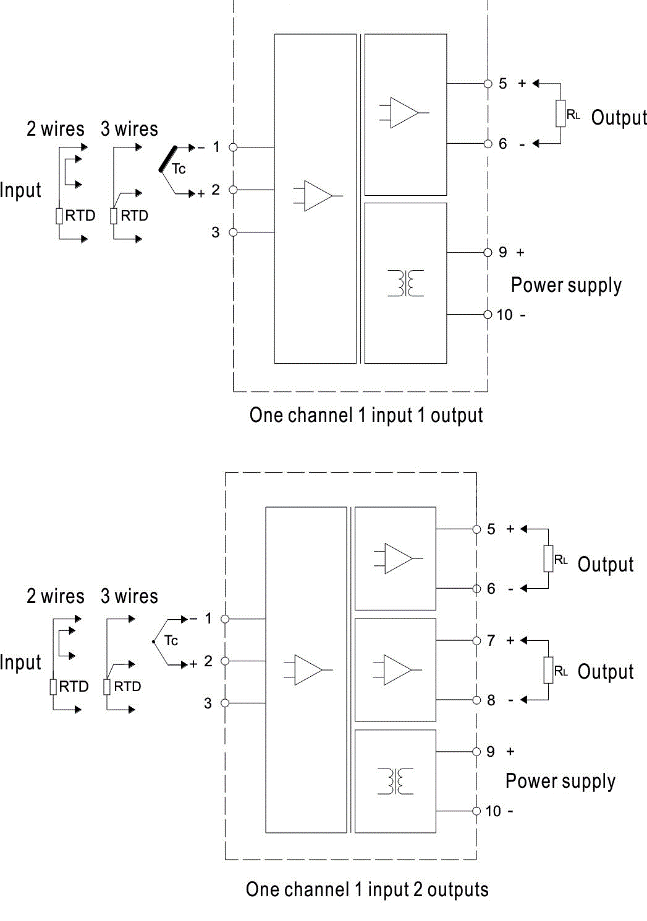

Tipos de saída: Autoalimentado :0(4)mA~20mA;0mA~10mA;- Alimentado por loop 4mA~20mA: Autoalimentado: 0(1)V~5V;0V~10V;-Flutuação de saída:<5mV rms (Load 250?) Tempo de resposta: 0.5s Desvio de temperatura:40ppm/°C Precisão de compensação da junta fria:±1°C pós 10 minutes Faixa de compensação da junta fria :-20°C~+60°C Resistência suportada para fio de cobre :<=20?wire Capacidade de carga: Autoalimentado:0(4)mA~20mA:<=550?;0mA~10mA: <= 1.1k? Alimentado por loop:RL ?(U-3)/0.02??;U, Tensão de alimentação do loop Voltagem: 0(1)V~5V:>=1M?; 0V~10V: =2M?; Consumo de energia de carga total :24V DC source, Fonte de alimentação:18V DC~32V DC, melhor :24V DC) Resistência dielétrica (vazamento de corrente 1mA, duração do teste 1 minute): 2500 V AC (Entrada/saída, entrada/fonte de alimentação Modo de corrigir erros de entrada: A saída será alinhada com a entrada, mesmo que ocorra um erro de entrada, exceto a interrupção da entrada situação, mas a saída não excederá 110% da faixa máxima, por exemplo, se a saída for de 4-20mA, em qualquer circunstância A saída não será superior a 22mA Quebra de entrada.: quando a entrada quebra, a saída será de 0mA Diagrama de Ligação

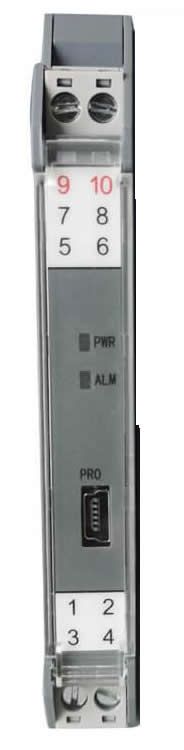

indicado de LED Alarme indicador de entrada Vermelho. Indicador desligado quando a entrada é normal Indicador piscando quando o erro de entrada acontece Luz indicadora acesa quando a entrada está acima do intervalo Condições de trabalho: Temperatura ambiente :–20°C~+60°C Humidade:10%RH~90%RH(40°C)Pressão atmosférica:80kPa~106kPa Temperatura de armazenamento :–40°C~+80ºC Cuidado Vibração forte não é permitida no local onde o transmissor está instalado, forte interferência maior do que a descrita nos critérios três da IEC61000-4 não é permitida, forte corrosivo é proibido. Configuração Configurável pelo Windows PC O KIT de configuração deve ser comprado separado
