São inúmeras as aplicações de termopares e de termoresistências no setor metalúrgico, justamente porque é um segmento de grande abrangência. Modelos : EX-15 / EX-17 / EX-19 / EX-04 / EX-06Bainha inox 304 : indicado até 700ºC (Tipos K e J)Bainha inox 316 : indicado até 850ºC (Tipo K)Bainha inox 310 : indicado até 1080ºC (Tipo K)Bainha Inconel : indicado até 1100ºC e em atmosferas que não contenham enxofre – sulfurosas (Tipo K)
Para sensor PT-100 ohms a 0ºC : Padrão até 400ºC ou classe HIGH TEMPERATURE até 800ºC Tipo N:
Modelos : EX-15 / EX-17 / EX-19 / EX-04 / EX-06Bainha nicrobell B : indicado até 1300ºC Termopares tipo S (PtPtRh10%) :
Modelos : EX-08 / EX-10Com tubo de proteção cerâmica em alta alumina tipo alsint 710 (99,7% alumina) ou tipo 610 (60% de alumina) : indicado para temperaturas entre 1200 e 1600ºC Termopares tipo B (PtRh30%PtRh6%) :
Modelos : EX-08 / EX-10Com tubo de proteção cerâmica em alta alumina tipo alsint 710 (99,7% alumina) : indicado para temperaturas entre 1450 e 1850ºC -15
http://www.mitexacta.com/conteudo/upload/image/ex15.png
Como especificar :
Informar :
1) Temperatura real de trabalho
2) Modelo : Exemplo : EX- 06
3) Tipo do termopar : K , J , S , N , outros
4) Comprimento U em mm *
5) Diâmetro do tubo (cotaremos o solicitado ou o mais aproximado)
6) Tipo da rosca (EX-17) : Exemplo : ½” NPT7)
Comprimento do cabo “R” (EX-15)8)
Tipo do cabeçote alumínio (todos os modelos com exceção EX-15 e EX-19) 🙁 TP ) Tampa parafusada – conduite = ½” com prensa-cabo (mod. econômico)( GR) Tampa rosqueada à prova de tempo – conduíte = ½” com prensa-cabo OBS: Somente a extremidade do tubo do termopar é sensível à captação da temperatura, em regras gerais podemos considerar os últimos 10 ou 20mm (depende do diâmetro do tubo). Portanto, não deixá-lo dentro do refratário ou da parede do forno. Veja as fotos ilustrativas dos modelos :
Fotos ilustrativas :

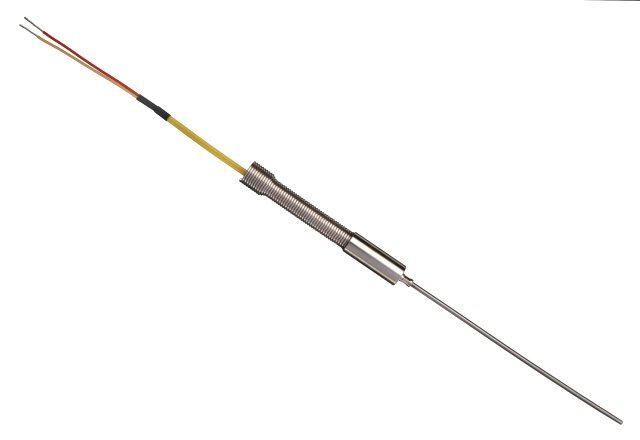

Modelo Ex15

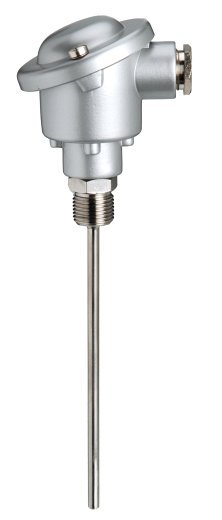

Modelo EX-17

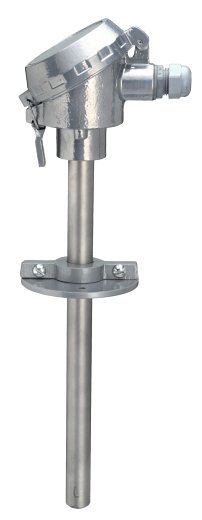

Modelo EX-19

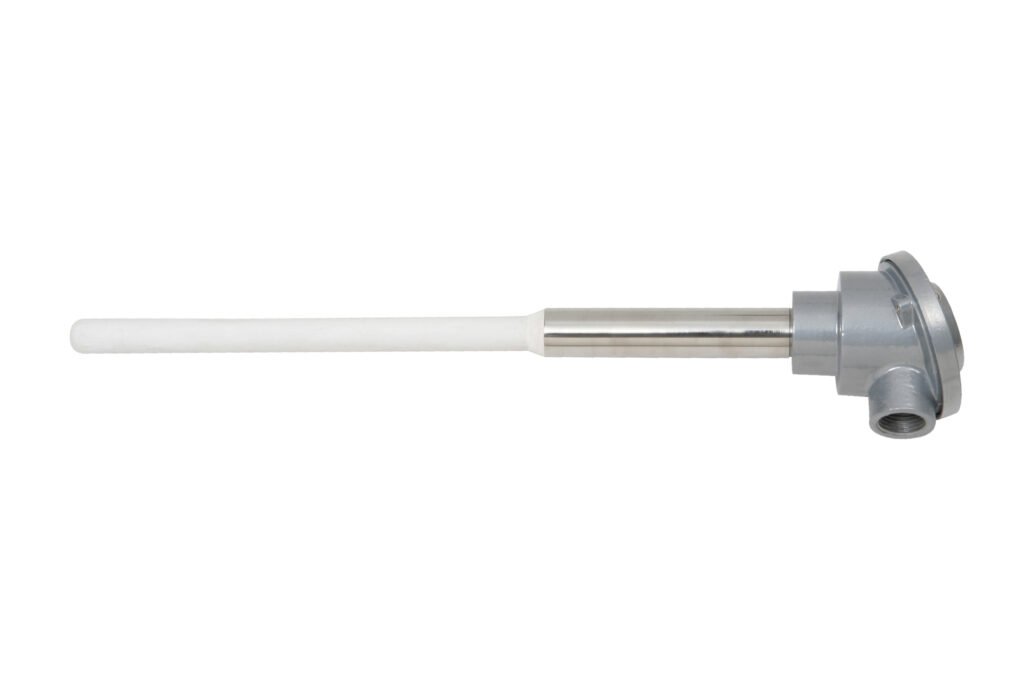

Modelo EX-08

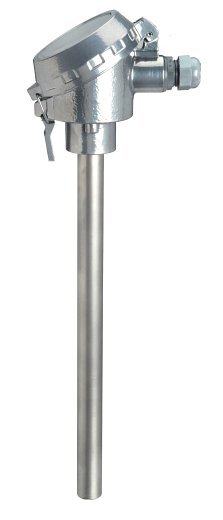

Modelo EX-06
Modelo EX-04
