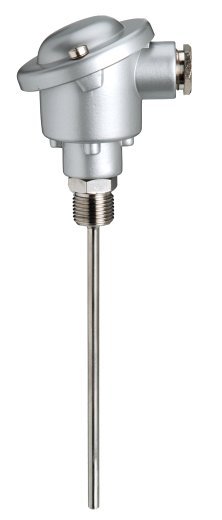

São invariavelmente Termoresistência PT-100 ohms à 0ºC, normalmente sensores fixados por intermédio de uma rosca soldada na haste, fabricamos com precisão conforme normas DIN43760 (classe 1DIN – B) e/ou IEC751 ou em precisões bem mais apuradas como por exemplo classe A (1/2DIN43760) ou 1/10DIN43760. O modelo mais comum é o EX-33-PB-S3-316-6-100-C-TP-21-B-F-I, é o sensor com as dimensões mais utilizadas conforme a descrição abaixo no entanto, fabricamos com outras medidas e roscas. Pode ser fabricado com sinal de saída linearizada a 2 fios em 4/20mA ou 1/5Vcc, alimentação 12 a 36Vcc, para isso é instalado nosso transmissor eletrônico de temperatura modelo EX-500.

Características Técnicas desse sensor : Termoresistência PT-100 ohms a 0ºC, simples 3 fios, classe B, bainha inox 316 diam 6x100mm, rosca ½”BSP e cabeçote alumínio com tampa parafusada, prensa-cabo ½” em nylon IP-64Temperatura de trabalho : Classe B (1DIN43760 padrão de mercado) : -200ºC a 400ºC (temperaturas maiores, especificar)Classe A (1/2DIN) : -200ºC a 400ºCClasse 1/10DIN : -50 a 300ºC – Observação : pode atuar em -200 a 400ºC, no entanto, para obedecer a precisão 1/10DIN deve trabalhar entre -50 a 300ºC.

MEDIÇÃO DE TEMPERATURA COM LIGAÇÃO À 2, 3 e 4 FIOS

Na medição de temperatura com termoresistência a 2 fios, temos uma distância limitada entre o sensor e o instrumento receptor, dada pela bitola dos condutores. Já a 3 ou 4 fios, esta distância é praticamente ilimitada.

Temperatura (ºC) Classe A (+/- ºC) Classe B (+/- ºC) 1/10 din (+/- ºC) 200 0,55 1,3 0,38 100 0,35 0,8 0,12 0,15 0,3 0,03 100 0,35 0,8 0,12 200 0,55 1,3 0,22 300 0,75 1,8 0,33 400 0,95 2,3 0,45 500 1,15 2,8 0,58 Classe A= +/- 0,15 + (0,002.t)ºC Classe B= +/- 0,30 + (0,005.t)ºC
