Motores Elétricos e Trafos

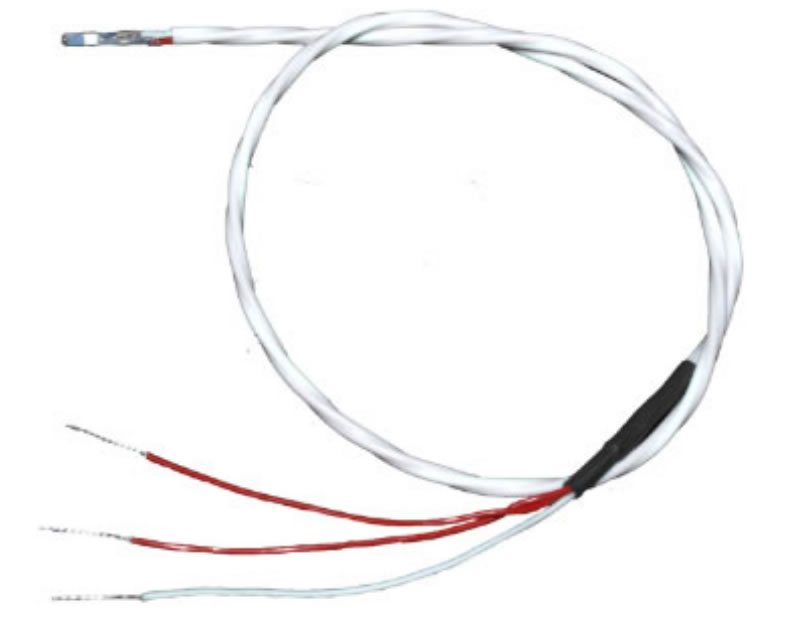

DETETOR DE TEMPERATURA PARA PROTEÇÃO DO ENROLAMENTO DE ESTATOR DE MOTOR E GERADOR COM ESTOJO DE PROTEÇÃO Este tipo de detetor de temperatura ( RTD ou PT-100 ) é instalado na ranhura do estator de motores e geradores para monitorar a elevação de temperatura e evitar um aquecimento excessivo que danifique a isolação da máquina.O RTD é embutido dentro de um estojo de proteção de material isolante de forma que a bobina do estator se acondicione uniformemente ao longo da ranhura. Este método também permite que se instale o RTD em qualquer altura do estator.O National Electric Manufactures Association (NEMA) reconhece os RTD para estator como um padrão de proteção para motor e gerador . Diferentemente de dispositivos liga/ desliga , os RTD prestam contínuo monitoramento da temperatura e com isto pode-se ao longo do tempo fazer uma avaliação dos dados obtidos e desta forma quando houver uma elevação de temperatura fora do regime continuo da máquina pode-se tomar providencias antes que qualquer alarme aconteça. Os elementos sensíveis do RTD estão ao longo do seu comprimento proporcionando uma leitura média da temperatura do estator. Isto elimina o problema de pontos quentes passarem desapercebidos na máquina.O elemento sensível é fabricado de forma a não ter erros nas medições quando sujeitos a fortes campos eletromagnéticos, normalmente existentes em máquinas elétricas rotativas. Como os RTD são instalados nas ranhuras do enrolamento do estator , os cabos de ligação acabam por percorrer caminhos enormes dentro da máquina até a caixa de ligação e portanto também estão sujeitos a estes campos eletromagnéticos que podem interferir no sinal dos cabos. Para eliminarmos este problema disponibilizamos cabos com blindagem para ligação do RTD a caixa de ligação. Os RTD fabricados pela Megatech satisfazem as especificações do ANSI C50.10-1990, requisitos gerais para motores síncronos.RTD duplo para o enrolamento do estator proporcionam proteção extra para motores e geradores. O segundo elemento pode ser utilizado para monitorar a temperatura perto da máquina enquanto que o outro é utilizado na sala de controle.A Mit Exacta fabrica modelos personalizados para muitas aplicações. Como temos controle de todas as etapas da produção desde o elemento sensor até o produto acabado, temos capacidades diversas. Exemplos de opções especiais que podemos fabricar:- Elementos termopares- Elementos termistores ( PTC/ NTC )- Revestimentos eletricamente condutivos- Cabos especiais

S = área sensível à captação da temperatura As cotas são definidas pelo cliente, o corpo é em fenolite, opções :Calibração :- PT-100 ohms a 0ºC- Cobre 10 ohms a 25ºC- Níquel 100 ohms a 0ºC Classe : Classe F : Máximo 155ºC – 2500 VAC x 1minClasse H : Máximo 180ºC – 2500 VAC x 1minClasse T : Máximo 250ºC – 2500 VAC x 1min Configuração : Simples 3 fios – 26awg – teflon- Simples 4 fios – 26awg – teflon- Duplo 6 fios – 26awg – teflonOpções de cabo :- Blindagem de malha de cobre e capa externa preta – 20awg- Blindagem fita helicoidal de alumino e capa externa preta – 20awg.
