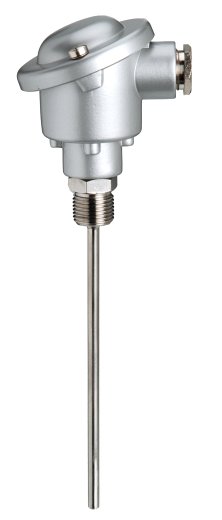

Modelo EX-33-RA-6-150-21B-TP Termoresistência PT-100 ohms à 0ºC, sensores fixados por intermédio de uma rosca, fabricamos com precisão conforme normas DIN43760 (classe 1DIN – B) e/ou IEC751 ou em precisões bem mais apuradas como por exemplo classe A (1/2DIN43760) ou 1/10DIN43760. O modelo mais comum é o EX-33-RA-6-150-21B-TP, segue abaixo especificação técnica, no entanto, fabricamos com outras medidas e roscas. Pode ser utilizado com ou sem poço de proteção (aço inox 316 ou 304). Podem ser fabricados com sinal de saída linearizada a 2 fios em 4/20mA ou 1/5Vcc, alimentação 12 a 36Vcc, para isso é instalado nosso transmissor eletrônico de temperatura modelo EX-500 (link para o produto – site Mit Exacta)

Especificação Técnica :Termoresistência PT-100 ohms à 0ºC, ligação à 3 fios, bainha inox 304 Ø6x150mm (útil) com preenchimento interno com óxido de magnésio, rosca ao processo (inox) 1/2”BSP – cabeçote alumínio com tampa parafusada e conduite = 1/2” com prensa-cabo.

Temperatura de trabalho :
Classe B (1DIN43760 padrão de mercado) : -200ºC a 400ºC (para temperaturas mais altas, informar) Classe A (1/2DIN) : -200ºC a 400ºC Classe 1/10DIN : -50 a 300ºC – Observação : pode atuar em -200 a 400ºC, no entanto, para obedecer a precisão 1/10DIN deve trabalhar entre -50 a 300ºC. Precisão : DIN43760 (classe 1DIN – B) e/ou IEC751 –
Também em classes

ESPECIAIS MEDIÇÃO DE TEMPERATURA COM LIGAÇÃO À 2, 3 e 4 FIOS
Na medição de temperatura com termoresistência a 2 fios, temos uma distância limitada entre o sensor e o instrumento receptor, dada pela bitola dos condutores. Já a 3 ou 4 fios, esta distância é praticamente ilimitada
Temperatura (ºC) Classe A (+/- ºC) Classe B (+/- ºC) Classe B= +/- 0,30 + (0,005.t)º


Outros comprimentos : Ref.: EX-33-RA-6-100-21B-TP (comprimento útil 100mm) Ref.: EX-33-RA-6-200-21B-TP (comprimento útil 200mm) Fabricamos outras medidas sob encomenda, você pode alterar o diâmetro e comprimento da haste, a medida da rosca ao processo ou mesmo o modelo do cabeçote (dois tamanhos diferentes com tampa rosqueada à prova de tempo).

Há a possibilidade de fabricarmos sensor DUPLO, ou seja, dois sinais distintos saindo do mesmo sensor. Opção com e sem transmissor eletrônico de temperatura EX-500
